今天大家跟著小編一起來了解一下成都電動吊籃的懸掛機構：

懸掛機構是架設于建筑物作業面的頂部支承處，過鋼絲繩來承受懸吊平臺、額定載重量等重量的鋼結構架，(見圖二：懸掛機構簡圖)均使用二套懸掛機構。懸掛機構施加于建筑物或構筑物支承睡上的作用力應符合建筑結構的承載要求。

1、前梁2、前支架 3、插桿 4、中梁 5、后梁 6、小連接套

7、后支架8、配重 9、上支柱 10、加強鋼絲繩 11、索具螺旋扣。

懸掛機構由前梁、中梁、后梁、前支架、后支架、上支柱、配重、加強鋼絲繩、插桿、連接套等組成，前、后梁插在中梁內，可伸縮調節。為適應作業環境的要求，可通過調節插桿的高度來調節前后梁的高度，調節高度為1.15～1.75m，前、后支架下配有滾輪，可以用來移動懸掛機構，配重的數量根據相應的型號配置。

吊籃懸掛機構的抗傾覆力矩與傾覆力矩的比值不得小于2，即圖中：

K——抗傾覆安全系數

G——配重、插桿、后支架的質量(Kg)

F——懸吊平臺、提升機、電氣控制區系統、鋼絲繩、額定載重量、風壓值等重量總和(Kg)。

A——前梁伸出部分長度(m)

B——配重點到前支點的距離(m)

注：安裝時可根據建筑物結構調節前梁、后梁所需要的伸出長度，后梁的伸出距離b應調至較大，前梁伸出長度a通常不大于13米，當前梁的伸出長度大于1.5米(含1.5米)或鋼絲繩的長度超過120米時，必須相應減少工作載荷或增加配重，以保證抗傾覆安全系數K值大于或等于2。

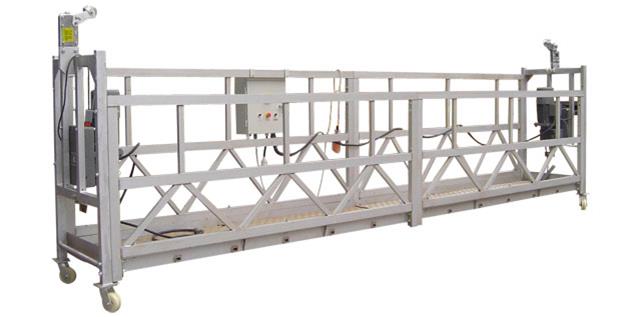

懸吊平臺

ZL,P800，ZI,P800A，630，500型號吊籃的懸吊平臺均為拼裝式平臺。拼裝式平臺由前欄桿、后欄桿、底架和安裝架等部件組成，各部件用螺栓聯接，其標準節長為2.5米或2米。

拼裝式平臺的底架由鋼(鋁)板等焊接而成，底板有防滑波紋。安裝架由鋼管焊接而成，底部可裝腳輪，便于作業時拆裝、移動。

平臺的前欄桿和后欄桿均由鋼(鋁)管焊接而成，前欄桿高度為970mm，安裝在靠作業區的一側，后欄桿的高度為1120mm。

提升機

ZLP800吊籃用提升機的型號為LTD80，提升機由電磁制動電機、離心限速位置、兩級減速系統以及卷繩機構等組成，提升機的第二級減速為外齒輪傳動，其結構詳見：附圖6：ZLP800吊籃用提升機結構圖(減速部分)。提升機采用“S”形式的卷繩機構，其結構詳見附圖7：ZLP800吊籃用提升機結構圖(卷繩部分)

ZLP800A、ZLP630、ZLP500吊籃用提升機的型號分別為LTD80A、LTD63和LTD50，三種提升機的結構基本相同，均由電磁制α動電機、離心限速裝置、兩級減速系統以及“α”形式的卷繩機構等組成。其結構詳見附圖8：ZLP800A、ZLP630、ZLP500吊籃用提升機結構圖。提升機具有自動進繩功能，操作者只需將工作鋼繩插人提升機的進繩口。

這就是我們的成都電動吊籃的懸掛機構。歡迎大家來電咨詢：18086856017
